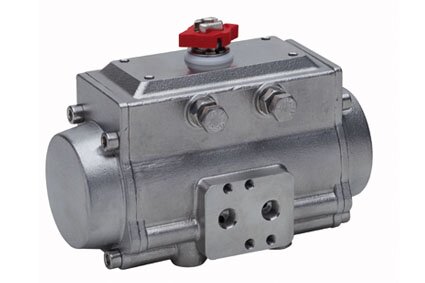

Posição | Nome da peça | Material | Treatment | N.° peças |
---|---|---|---|---|
1 | Corpo | Aço inóx | Hard anodized | 1 |
2 | Pinhão antiexpulsão | Aço inóx | - | 1 |
• 3 | O-ring | NBR/SILICONE/FKM | - | 1 |
• 4 | Anel antifricção | POM-AMODEL-STANYL | - | 1 |
• 5 | O-ring | NBR/SILICONE/FKM | - | 1 |
• 6 | O-ring | NBR/SILICONE/FKM | - | 1 |
7 | Posicionador | Aço inóx | - | 1 |
8 | Anel do posicionador | POM-MINLON | - | 1 |
• 9 | Anel separador | POM-MINLON | - | 1 |
10 | Arruela | Aço inóx | - | 1 |
11 | Anel elástico | Aço inóx | - | 1 |
12 | Pistão | Alumínio injetado | Hard anodized | 2 |
• 13 | O-ring | NBR/SILICONE/FKM | - | 2 |
• 14 | Anel antifricção | POM-AMODEL-STANYL-PTFE | - | 2 |
• 15 | Guia deslizante | POM-AMODEL-STANYL | - | 2 |
16 | Porca de bloqueio da reg. | Aço inóx | - | 2 |
17 | Parafuso de regulagem | Aço inóx | - | 2 |

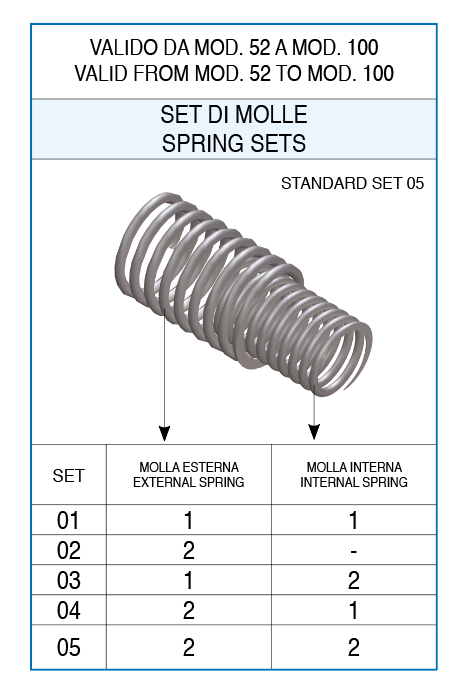

18 | Mola externa | Aço | Powder coating (bonderizing) | See spring setting |
19 | Mola interna | Aço | Powder coating (bonderizing) | See spring setting |
20 | Tampa esquerda | Aço inóx | - | 1 |
21 | Tampa direita | Aço inóx | - | 1 |
22 | Guarnição das tampas | NBR/SANTOPRENE/SILICONE/FKM/ME0020-70 | - | 2 |
23 | Guarnição das tampas | NBR/SANTOPRENE/SILICONE/FKM/ME0020-70 | - | 2 |
24 | Parafuso fixação das tampas | Aço inóx | - | 8 |
25 | Indicador de posição | Borracha termoplástica TPE | - | 1 |
• Parts subject to wear

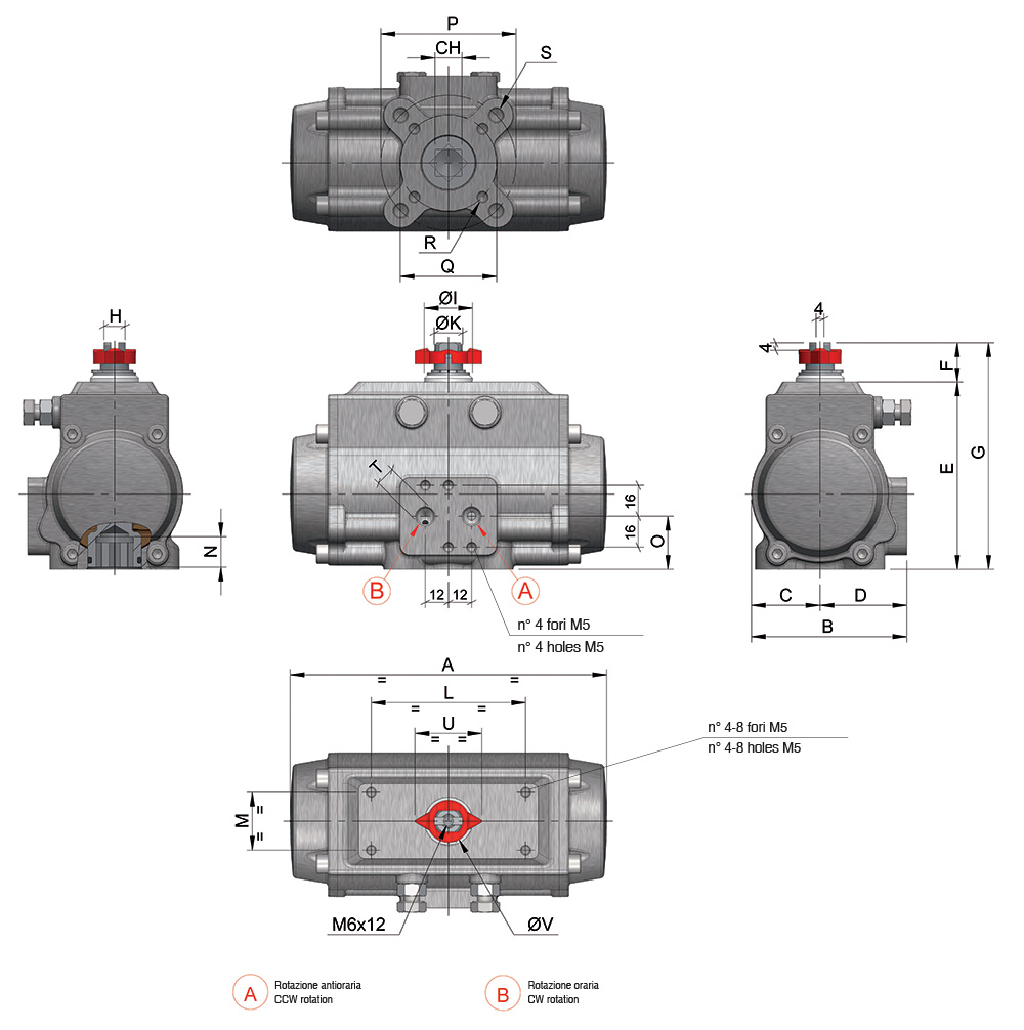

MOD | FURAÇÃO ISO5211 | CH | A | B | C | D | E | F | G | H | Ø I | ØK | L | M | N | O | P | Q | R | S | T ISO 7/1 | U | ØV |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MOD. 52 | F03-F05 | 11 | 141 | 71 | 30 | 41 | 85,5 | 20 | 105,5 | 10 | 21 | 12 | 80 | 30 | 12 | 26,5 | 50 | 36 | M5X7,5 | M6X9 | 1/8" | 34,5 | 22 |
