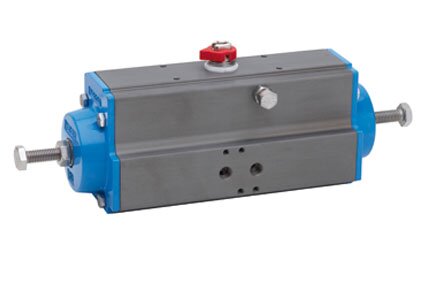

Posição | Nome da peça | Material | Treatment | N.° peças |
---|---|---|---|---|
1 | Corpo | Alumínio Extrudado | Hard anodized | 1 |
2 | Pinhão antiexpulsão | Aço | Nickel plated | 1 |
• 3 | O-ring | NBR/SILICONE/FKM | - | 1 |
• 4 | Anel espaçador | POM-AMODEL-STANYL | - | 1 |
• 5 | O-ring | NBR/SILICONE/FKM | - | 1 |
6 | Posicionador | Aço inóx | - | 1 |
7 | Anel separador | POM-MINLON-PTFE | - | 1 |
• 8 | O-ring | NBR/SILICONE/FKM | - | 1 |
• 9 | Anel separador | POM-MINLON-PTFE | - | 1 |
10 | Arruela | Aço inóx | - | 1 |
**11 | Anel elástico | Aço | Nickel plated | 1 |
12 | Indicador de posição | Borracha termoplástica TPE | - | 1 |
13 | Pistao | Alumínio injetado | - | 2 |
• 14 | O-ring | NBR/SILICONE/FKM | - | 2 |
• 15 | Anel antifricção | POM-AMODEL-STANYL-PTFE | - | 2 |
• 16 | Guia deslizante | POM-AMODEL-STANYL-DELRIN+MOS2 | - | 2 [4] |
17 | Arruela | Aço inóx | - | 2 [0] |
18 | Porca de bloqueio da reg. | Aço inóx | - | 1 |
19 | Parafuso de regulagem | Aço inóx | - | 1 |
20 | Tampa esquerda | Alumínio injetado | Painted | 1 |
21 | Tampa direita | Alumínio injetado | Painted | 1 |
22 | O-ring | NBR/SILICONE/FKM | - | 2 |
23 | Guarnição das tampas | NBR/SANTOPRENE/SILICONE/FKM/ME0020-70 | - | 2 |
24 | Parafuso da tampa | Aço inóx | - | 8 |
• 25 | O-ring | NBR/SILICONE/FKM | - | 2 |
26 | Arruela | Aço inóx | - | 2 |
27 | Porca de bloqueio da reg. | Aço inóx | - | 2 |
28 | Parafuso de regulagem | Aço inóx | - | 2 |
• Parts subject to wear
** Reinforcedseries DIN 471-UNI 7436 Valid for mod. 140-160 only.
MOD | FURAÇÃO ISO5211 | CH | A | B | C | D | E | F | G | H | ØI | ØK | L | M | N | O | P | Q | R | S | T | U | øV | Z(MAX) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MOD. 85 | F05 - F07 | 17 | 341 | 106 | 47,5 | 58,5 | 125 | 20 | 145 | 15 | 35 | 22 | 80 | 30 | 19 | 42 | 70 | 50 | M6X8 | M8X12 | 1/8” | 21 | 29 | 502 |
Code | Material | Size |
---|---|---|
RI3385 | MOD. 52 | |
RI3385 | MOD. 52 | |
RI3385 | MOD. 52 | |
RI3386 | MOD. 63 | |
RI3386 | MOD. 63 | |
RI3386 | MOD. 63 | |
RI3387 | MOD. 75 | |
RI3387 | MOD. 75 | |
RI3387 | MOD. 75 | |
RI3388 | MOD. 85 | |
RI3388 | MOD. 85 | |
RI3388 | MOD. 85 | |
RI3389 | MOD. 100 | |
RI3389 | MOD. 100 | |
RI3389 | MOD. 100 | |
RI3390 | MOD. 115 | |
RI3390 | MOD. 115 | |
RI3391 | MOD. 125 | |
RI3391 | MOD. 125 | |
RI4048 | MOD. 140 | |
RI4048 | MOD. 140 | |
RI4738 | MOD. 160 | |
RI4738 | MOD. 160 | |
RI4600 | MOD. 180 | |
RI4746 | MOD. 200 | |
RI4601 | MOD. 230 | |
RI3531 | MOD. 270 | |
RI4602 | MOD. 330 | |
RI3101 | MOD. 32 | |
RI4603 | MOD. 52 | |
RI4603 | MOD. 52 | |
RI4603 | MOD. 52 | |
RI4604 | MOD. 63 | |
RI4604 | MOD. 63 | |
RI4604 | MOD. 63 | |
RI4605 | MOD. 75 | |
RI4605 | MOD. 75 | |
RI4605 | MOD. 75 | |
RI4606 | MOD. 85 | |
RI4606 | MOD. 85 | |
RI4606 | MOD. 85 | |
RI4607 | MOD. 100 | |
RI4607 | MOD. 100 | |
RI4607 | MOD. 100 | |
RI4608 | MOD. 115 | |
RI4608 | MOD. 115 | |
RI4609 | MOD. 125 | |
RI4609 | MOD. 125 | |
RI4610 | MOD. 140 | |
RI4610 | MOD. 140 | |
RI4611 | MOD. 160 | |
RI4611 | MOD. 160 | |
RI4612 | MOD. 180 | |
RI4613 | MOD. 200 | |
RI4614 | MOD. 230 | |
RI4615 | MOD. 270 | |
RI4616 | MOD. 330 | |
RI3326 | MOD. 32 | |
RI4617 | MOD. 52 | |
RI4617 | MOD. 52 | |
RI4617 | MOD. 52 | |
RI4618 | MOD. 63 | |
RI4618 | MOD. 63 | |
RI4618 | MOD. 63 | |
RI4619 | MOD. 75 | |
RI4619 | MOD. 75 | |
RI4619 | MOD. 75 | |
RI4620 | MOD. 85 | |
RI4620 | MOD. 85 | |
RI4620 | MOD. 85 | |
RI4621 | MOD. 100 | |
RI4621 | MOD. 100 | |
RI4621 | MOD. 100 | |
RI4622 | MOD. 115 | |
RI4622 | MOD. 115 | |
RI4623 | MOD. 125 | |
RI4623 | MOD. 125 | |
RI4624 | MOD. 140 | |
RI4624 | MOD. 140 | |
RI4625 | MOD. 160 | |
RI4625 | MOD. 160 | |
RI4626 | MOD. 180 | |
RI4627 | MOD. 200 | |
RI4628 | MOD. 230 | |
RI4629 | MOD. 270 | |
RI4630 | MOD. 330 | |
RI4631 | MOD. 52 | |
RI4631 | MOD. 52 | |
RI4631 | MOD. 52 | |
RI4632 | MOD. 63 | |
RI4632 | MOD. 63 | |
RI4632 | MOD. 63 | |
RI4633 | MOD. 75 | |
RI4633 | MOD. 75 | |
RI4633 | MOD. 75 | |
RI4634 | MOD. 85 | |
RI4634 | MOD. 85 | |
RI4634 | MOD. 85 | |
RI4635 | MOD. 100 | |
RI4635 | MOD. 100 | |
RI4635 | MOD. 100 | |
RI4636 | MOD. 115 | |
RI4636 | MOD. 115 | |
RI4637 | MOD. 125 | |
RI4637 | MOD. 125 | |
RI4638 | MOD. 140 | |
RI4638 | MOD. 140 | |
RI4639 | MOD. 160 | |
RI4639 | MOD. 160 | |
RI4640 | MOD. 180 | |
RI4641 | MOD. 200 | |
RI4642 | MOD. 230 | |
RI4643 | MOD. 270 | |
RI4644 | MOD. 330 | |
RI4645 | MOD. 52 | |
RI4645 | MOD. 52 | |
RI4645 | MOD. 52 | |
RI4646 | MOD. 63 | |
RI4646 | MOD. 63 | |
RI4646 | MOD. 63 | |
RI4647 | MOD. 75 | |
RI4647 | MOD. 75 | |
RI4647 | MOD. 75 | |
RI4648 | MOD. 85 | |
RI4648 | MOD. 85 | |
RI4648 | MOD. 85 | |
RI4649 | MOD. 100 | |
RI4649 | MOD. 100 | |
RI4649 | MOD. 100 | |
RI4650 | MOD. 115 | |
RI4650 | MOD. 115 | |
RI4651 | MOD. 125 | |
RI4651 | MOD. 125 | |
RI4652 | MOD. 140 | |
RI4652 | MOD. 140 | |
RI4653 | MOD. 160 | |
RI4653 | MOD. 160 | |
RI4654 | MOD. 180 | |
RI4655 | MOD. 200 | |
RI4656 | MOD. 230 | |
RI4657 | MOD. 270 | |
RI4658 | MOD. 330 | |
RI4659 | MOD. 52 | |
RI4659 | MOD. 52 | |
RI4659 | MOD. 52 | |
RI4660 | MOD. 63 | |
RI4660 | MOD. 63 | |
RI4660 | MOD. 63 | |
RI4661 | MOD. 75 | |
RI4661 | MOD. 75 | |
RI4661 | MOD. 75 | |
RI4662 | MOD. 85 | |
RI4662 | MOD. 85 | |
RI4662 | MOD. 85 | |
RI4663 | MOD. 100 | |
RI4663 | MOD. 100 | |
RI4663 | MOD. 100 | |
RI4664 | MOD. 115 | |
RI4664 | MOD. 115 | |
RI4665 | MOD. 125 | |
RI4665 | MOD. 125 | |
RI4666 | MOD. 140 | |
RI4666 | MOD. 140 | |
RI4667 | MOD. 160 | |
RI4667 | MOD. 160 | |
RI4668 | MOD. 180 | |
RI4669 | MOD. 200 | |
RI4670 | MOD. 230 | |
RI4657 | MOD. 270 | |
RI4658 | MOD. 330 | |
RI3156 | MOD. 32 | |
RI4673 | MOD. 52 | |
RI4673 | MOD. 52 | |
RI4673 | MOD. 52 | |
RI4674 | MOD. 63 | |
RI4674 | MOD. 63 | |
RI4674 | MOD. 63 | |
RI4675 | MOD. 75 | |
RI4675 | MOD. 75 | |
RI4675 | MOD. 75 | |
RI4676 | MOD. 85 | |
RI4676 | MOD. 85 | |
RI4676 | MOD. 85 | |
RI4677 | MOD. 100 | |
RI4677 | MOD. 100 | |
RI4677 | MOD. 100 | |
RI4678 | MOD. 115 | |
RI4678 | MOD. 115 | |
RI4679 | MOD. 125 | |
RI4679 | MOD. 125 | |
RI4680 | MOD. 140 | |
RI4680 | MOD. 140 | |
RI4681 | MOD. 160 | |
RI4681 | MOD. 160 | |
RI4682 | MOD. 180 | |
RI4683 | MOD. 200 | |
RI4684 | MOD. 230 | |
RI4685 | MOD. 270 | |
RI4686 | MOD. 330 |
