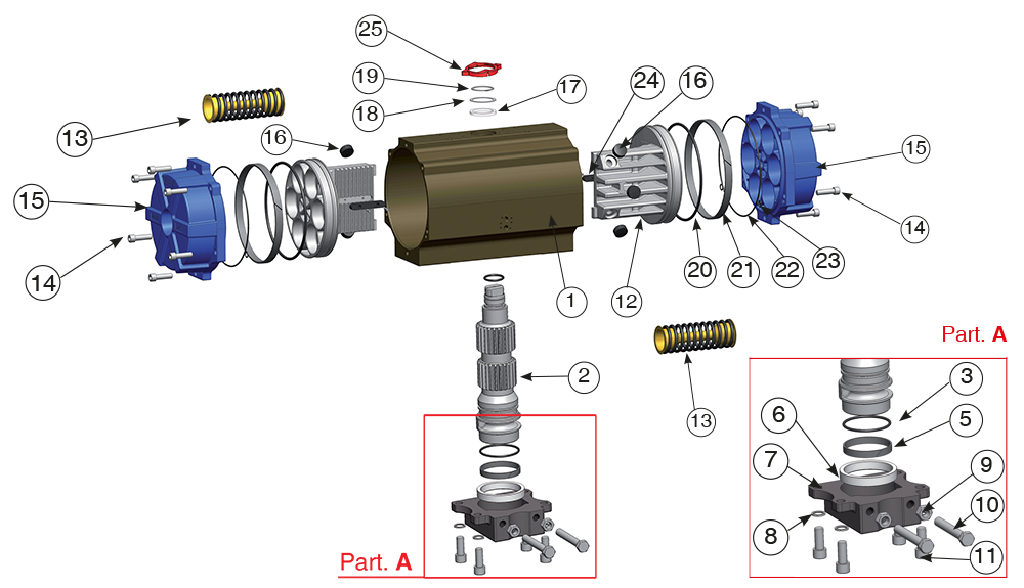

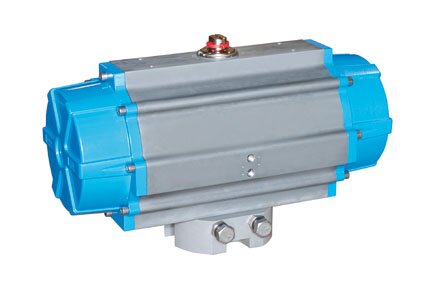

Posição | Nome da peça | Material | Treatment | N.° peças |
---|---|---|---|---|
1 | Corpo | Alumínio Extrudado | Hard anodized | 1 |
2 | Pinhão antiexpulsão | Aço | Nickel plated | 1 |
• 3 | O-ring | NBR/SILICONE/FKM | - | 1 |
• 4 | O-ring | NBR/SILICONE/FKM | - | 1 |
• 5 | Anel antifricção | P.T.F.E 15% graphite | - | 1 |
• 6 | Anel antifricção | P.T.F.E | - | 1 |
7 | Piastra | mod.330 C45 | Painted | 1 |
8 | Arruela | Aço inóx | - | 4 |
9 | Porca de bloqueio da reg. | Aço inóx | - | 2 |
10 | Parafuso de ajuste | Aço | Zinc plated | 2 |
11 | Parafusos de fixação | Aço inóx | - | 4 |
12 | Pistão | Alumínio injetado | - | 2 |

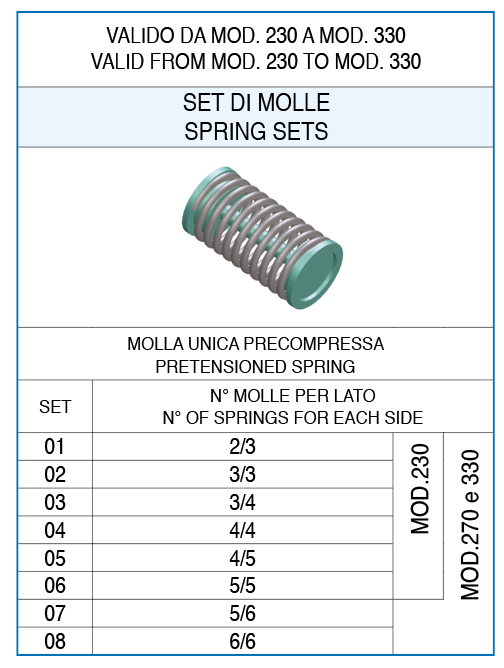

13 | Mola protendida | Aço | Painted | See spring setting |
14 | Parafuso da tampa | Aço inóx | - | mod. 270 12 |
14 | Parafuso da tampa | mod. 330 16 | - | mod. 330 16 |
• 15 | Tampa | Alumínio injetado | Painted | 2 |
• 16 | Guia deslizante | DELRIN+MOS2 | - | mod.330 8 |
16 | Guia deslizante | mod.330 8 | - | mod.330 8 |
17 | Anel espaçador | POM | - | 1 |
• 18 | Arruela de pinhão | Aço inóx | - | 1 |
• 19 | Anel elástico | Aço | Nickel plated | 1 |
20 | O-ring | NBR/SILICONE/FKM | - | 2 |
21 | Anel antifricção | P.T.F.E 15% graphite | - | 2 |
22 | O-ring | NBR/SILICONE/FKM | - | 2 |
23 | O-ring | NBR/SILICONE/FKM | - | mod. 270 4 |
24 | Tecla anti-ejeção | POM | - | 2 |
25 | Indicador de posição | Borracha termoplástica TPE | - | 1 |
• Parts subject to wear

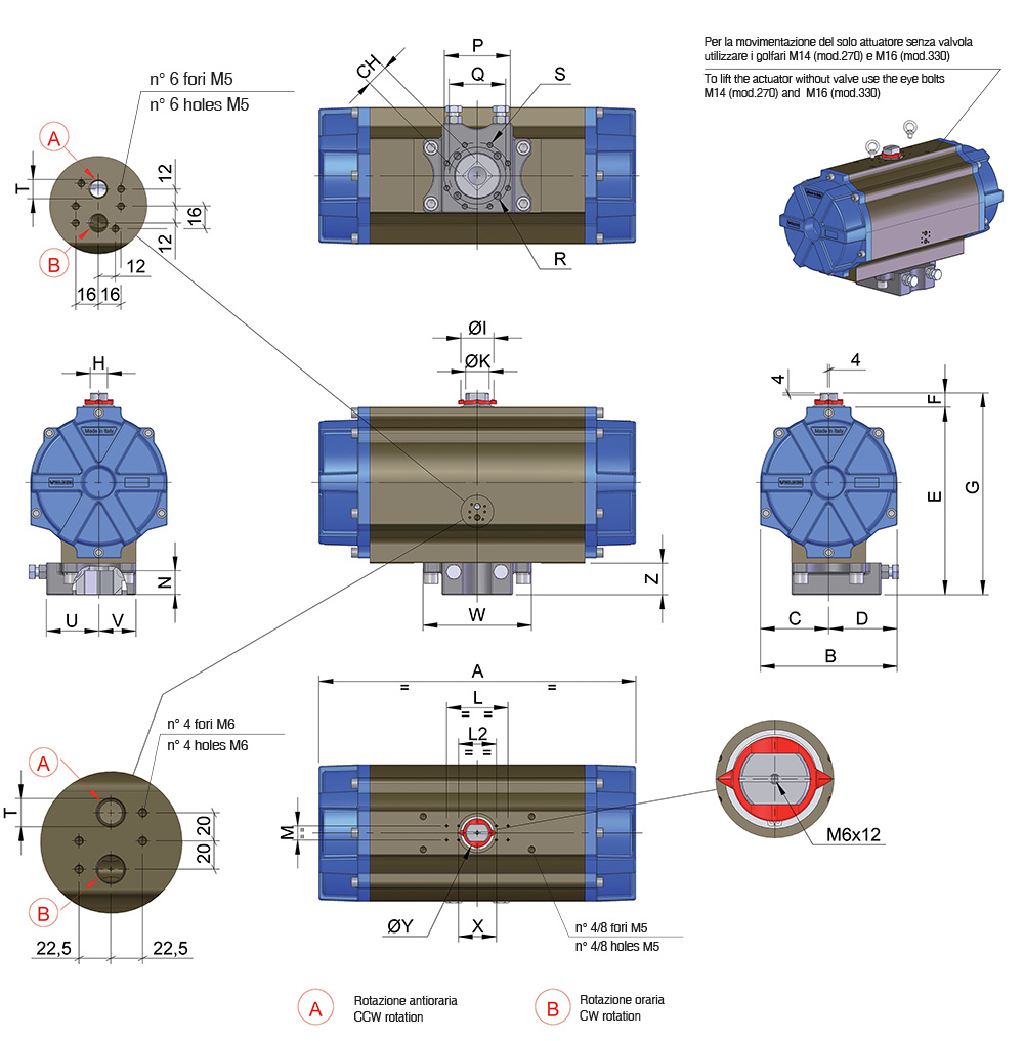

MOD | FURAÇÃO ISO5211 | CH | A | B | C | D | E | F | G | H | Ø I | ØK | L | L2 | M | N | P | Q | R | S | T ISO 7/1 | U | V | W | Z | X | ØY |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MOD. 330 | F16-F25 | 55 | 881 | 402 | 201 | 201 | 505 | 50 | 555 | 36 | 109 | 50 | 130 | / | 30 | 62 | 254 | 165 | M20X30 | M16X26 | 1/2” | 129 | 135 | 297 | 95 | 80,5 | 60 |
Code | Material | Size |
---|---|---|
RI3385 | MOD. 52 | |
RI3385 | MOD. 52 | |
RI3385 | MOD. 52 | |
RI3386 | MOD. 63 | |
RI3386 | MOD. 63 | |
RI3386 | MOD. 63 | |
RI3387 | MOD. 75 | |
RI3387 | MOD. 75 | |
RI3387 | MOD. 75 | |
RI3388 | MOD. 85 | |
RI3388 | MOD. 85 | |
RI3388 | MOD. 85 | |
RI3389 | MOD. 100 | |
RI3389 | MOD. 100 | |
RI3389 | MOD. 100 | |
RI3390 | MOD. 115 | |
RI3390 | MOD. 115 | |
RI3391 | MOD. 125 | |
RI3391 | MOD. 125 | |
RI4048 | MOD. 140 | |
RI4048 | MOD. 140 | |
RI4738 | MOD. 160 | |
RI4738 | MOD. 160 | |
RI4600 | MOD. 180 | |
RI4746 | MOD. 200 | |
RI4601 | MOD. 230 | |
RI3531 | MOD. 270 | |
RI4602 | MOD. 330 | |
RI3101 | MOD. 32 | |
RI4603 | MOD. 52 | |
RI4603 | MOD. 52 | |
RI4603 | MOD. 52 | |
RI4604 | MOD. 63 | |
RI4604 | MOD. 63 | |
RI4604 | MOD. 63 | |
RI4605 | MOD. 75 | |
RI4605 | MOD. 75 | |
RI4605 | MOD. 75 | |
RI4606 | MOD. 85 | |
RI4606 | MOD. 85 | |
RI4606 | MOD. 85 | |
RI4607 | MOD. 100 | |
RI4607 | MOD. 100 | |
RI4607 | MOD. 100 | |
RI4608 | MOD. 115 | |
RI4608 | MOD. 115 | |
RI4609 | MOD. 125 | |
RI4609 | MOD. 125 | |
RI4610 | MOD. 140 | |
RI4610 | MOD. 140 | |
RI4611 | MOD. 160 | |
RI4611 | MOD. 160 | |
RI4612 | MOD. 180 | |
RI4613 | MOD. 200 | |
RI4614 | MOD. 230 | |
RI4615 | MOD. 270 | |
RI4616 | MOD. 330 | |
RI3326 | MOD. 32 | |
RI4617 | MOD. 52 | |
RI4617 | MOD. 52 | |
RI4617 | MOD. 52 | |
RI4618 | MOD. 63 | |
RI4618 | MOD. 63 | |
RI4618 | MOD. 63 | |
RI4619 | MOD. 75 | |
RI4619 | MOD. 75 | |
RI4619 | MOD. 75 | |
RI4620 | MOD. 85 | |
RI4620 | MOD. 85 | |
RI4620 | MOD. 85 | |
RI4621 | MOD. 100 | |
RI4621 | MOD. 100 | |
RI4621 | MOD. 100 | |
RI4622 | MOD. 115 | |
RI4622 | MOD. 115 | |
RI4623 | MOD. 125 | |
RI4623 | MOD. 125 | |
RI4624 | MOD. 140 | |
RI4624 | MOD. 140 | |
RI4625 | MOD. 160 | |
RI4625 | MOD. 160 | |
RI4626 | MOD. 180 | |
RI4627 | MOD. 200 | |
RI4628 | MOD. 230 | |
RI4629 | MOD. 270 | |
RI4630 | MOD. 330 | |
RI4631 | MOD. 52 | |
RI4631 | MOD. 52 | |
RI4631 | MOD. 52 | |
RI4632 | MOD. 63 | |
RI4632 | MOD. 63 | |
RI4632 | MOD. 63 | |
RI4633 | MOD. 75 | |
RI4633 | MOD. 75 | |
RI4633 | MOD. 75 | |
RI4634 | MOD. 85 | |
RI4634 | MOD. 85 | |
RI4634 | MOD. 85 | |
RI4635 | MOD. 100 | |
RI4635 | MOD. 100 | |
RI4635 | MOD. 100 | |
RI4636 | MOD. 115 | |
RI4636 | MOD. 115 | |
RI4637 | MOD. 125 | |
RI4637 | MOD. 125 | |
RI4638 | MOD. 140 | |
RI4638 | MOD. 140 | |
RI4639 | MOD. 160 | |
RI4639 | MOD. 160 | |
RI4640 | MOD. 180 | |
RI4641 | MOD. 200 | |
RI4642 | MOD. 230 | |
RI4643 | MOD. 270 | |
RI4644 | MOD. 330 | |
RI4645 | MOD. 52 | |
RI4645 | MOD. 52 | |
RI4645 | MOD. 52 | |
RI4646 | MOD. 63 | |
RI4646 | MOD. 63 | |
RI4646 | MOD. 63 | |
RI4647 | MOD. 75 | |
RI4647 | MOD. 75 | |
RI4647 | MOD. 75 | |
RI4648 | MOD. 85 | |
RI4648 | MOD. 85 | |
RI4648 | MOD. 85 | |
RI4649 | MOD. 100 | |
RI4649 | MOD. 100 | |
RI4649 | MOD. 100 | |
RI4650 | MOD. 115 | |
RI4650 | MOD. 115 | |
RI4651 | MOD. 125 | |
RI4651 | MOD. 125 | |
RI4652 | MOD. 140 | |
RI4652 | MOD. 140 | |
RI4653 | MOD. 160 | |
RI4653 | MOD. 160 | |
RI4654 | MOD. 180 | |
RI4655 | MOD. 200 | |
RI4656 | MOD. 230 | |
RI4657 | MOD. 270 | |
RI4658 | MOD. 330 | |
RI4659 | MOD. 52 | |
RI4659 | MOD. 52 | |
RI4659 | MOD. 52 | |
RI4660 | MOD. 63 | |
RI4660 | MOD. 63 | |
RI4660 | MOD. 63 | |
RI4661 | MOD. 75 | |
RI4661 | MOD. 75 | |
RI4661 | MOD. 75 | |
RI4662 | MOD. 85 | |
RI4662 | MOD. 85 | |
RI4662 | MOD. 85 | |
RI4663 | MOD. 100 | |
RI4663 | MOD. 100 | |
RI4663 | MOD. 100 | |
RI4664 | MOD. 115 | |
RI4664 | MOD. 115 | |
RI4665 | MOD. 125 | |
RI4665 | MOD. 125 | |
RI4666 | MOD. 140 | |
RI4666 | MOD. 140 | |
RI4667 | MOD. 160 | |
RI4667 | MOD. 160 | |
RI4668 | MOD. 180 | |
RI4669 | MOD. 200 | |
RI4670 | MOD. 230 | |
RI4657 | MOD. 270 | |
RI4658 | MOD. 330 | |
RI3156 | MOD. 32 | |
RI4673 | MOD. 52 | |
RI4673 | MOD. 52 | |
RI4673 | MOD. 52 | |
RI4674 | MOD. 63 | |
RI4674 | MOD. 63 | |
RI4674 | MOD. 63 | |
RI4675 | MOD. 75 | |
RI4675 | MOD. 75 | |
RI4675 | MOD. 75 | |
RI4676 | MOD. 85 | |
RI4676 | MOD. 85 | |
RI4676 | MOD. 85 | |
RI4677 | MOD. 100 | |
RI4677 | MOD. 100 | |
RI4677 | MOD. 100 | |
RI4678 | MOD. 115 | |
RI4678 | MOD. 115 | |
RI4679 | MOD. 125 | |
RI4679 | MOD. 125 | |
RI4680 | MOD. 140 | |
RI4680 | MOD. 140 | |
RI4681 | MOD. 160 | |
RI4681 | MOD. 160 | |
RI4682 | MOD. 180 | |
RI4683 | MOD. 200 | |
RI4684 | MOD. 230 | |
RI4685 | MOD. 270 | |
RI4686 | MOD. 330 |
